Part 01
● 需求背景 ●
在(zai)OneNET平臺某私(si)有化項目(mu)中，項目(mu)方的(de)(de)需(xu)求是要獲取設備真實IP地址，然后(hou)根據設備的(de)(de)IP來統計(ji)處于各個省內(nei)區域的(de)(de)設備數量展示到大(da)屏上。
Part 02
● 查找解決方案 ●
以MQTT設(she)備接(jie)入為例，由于(yu)項(xiang)目方使用的(de)外層負(fu)載(zai)是Nginx軟負(fu)載(zai)，并且(qie)MQTT協議是基于(yu)TCP，只能(neng)走(zou)4層方式(shi)轉(zhuan)發報文，Nginx轉(zhuan)發報文的(de)時候會將源(yuan)TCP連接(jie)的(de)IP地(di)(di)址改寫為自己的(de)內網IP地(di)(di)址，不(bu)能(neng)像F5這種(zhong)硬(ying)負(fu)載(zai)可以直(zhi)接(jie)將設(she)備的(de)源(yuan)地(di)(di)址轉(zhuan)發到后端服務上，因此就(jiu)不(bu)能(neng)直(zhi)接(jie)通(tong)過(guo)配(pei)置Nginx的(de)方式(shi)來讓MQTT接(jie)入服務獲取到設(she)備源(yuan)IP地(di)(di)址，也就(jiu)不(bu)能(neng)實現項(xiang)目方的(de)需(xu)求(qiu)。
經(jing)過網上查詢相關解決方案(an)，發現(xian)一(yi)個(ge)Internet協議(yi)叫做proxy protocl(參考資料(liao)：//www.jianshu.com/p/cc8d592582c9)，該協議(yi)可以通過為TCP包添加(jia)一(yi)個(ge)很小的頭信息(xi)，來傳遞客(ke)戶端(duan)信息(xi)(協議(yi)棧、源IP、目的IP、源端(duan)口、目的端(duan)口等)，在網絡情況復雜又需(xu)要獲(huo)取用(yong)戶真實(shi)IP時非常有用(yong)。其本(ben)質(zhi)是在三次握(wo)手結束(shu)后由代(dai)理在連接(jie)中插(cha)入了(le)一(yi)個(ge)攜帶了(le)原(yuan)始連接(jie)四元組信息(xi)的數據包。

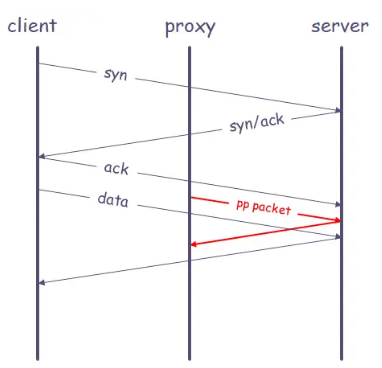

proxy protocol協(xie)議流程
查閱到proxy protocol報文的格式如(ru)下圖中所(suo)示(shi)，里(li)面包(bao)含了客(ke)戶端(duan)的源地址和(he)端(duan)口等信息，能夠滿足(zu)我們的需求。
proxy protocol報文格式

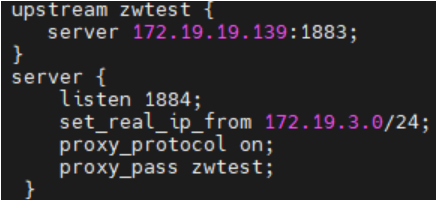

后端服務(wu)要獲取這個特殊報文也需要在Nginx上配置開(kai)啟proxy_protocol協議，如下圖中所示。
Nginx上配置開啟proxy_protocol協議
通過wireshark工具抓包我(wo)(wo)們也發現包結(jie)構和查閱到的資料是(shi)一致的，接下(xia)來我(wo)(wo)們要做的就是(shi)在MQTT協議(yi)解(jie)析的時(shi)候(hou)把這個特殊(shu)的包也要解(jie)析處理并保存這個客戶端的真實IP。
Wireshark抓proxy_protocol協(xie)議包
Part 03
● 實踐操作 ●

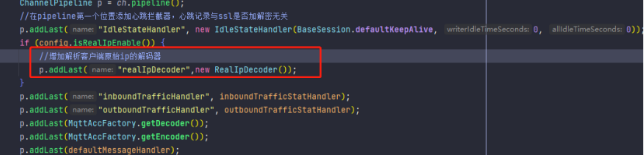

說干(gan)就(jiu)干(gan)，我(wo)們修改MQTT接入服務的(de)源代碼是基于(yu)Netty框(kuang)架實(shi)現的(de)，于(yu)是我(wo)們在(zai)編解(jie)碼的(de)時候增加了真實(shi)IP解(jie)碼器(qi)，如下圖所(suo)示。
真(zhen)實IP解碼器
隨后(hou)(hou)我(wo)們在解碼(ma)器的(de)decode方法中，將(jiang)原始報(bao)文(wen)(wen)解析(xi)出來，判斷(duan)是(shi)否有proxy protocol報(bao)文(wen)(wen)，然后(hou)(hou)解析(xi)報(bao)文(wen)(wen)并(bing)提取里面(mian)的(de)設備真實(shi)源IP地址和(he)端口，并(bing)將(jiang)之保持在Netty中的(de)ChannelAttribute上下文(wen)(wen)中，方便后(hou)(hou)續獲取。
注意(yi)，這(zhe)里的proxy protocol報文和MQTT協議中的報文是(shi)粘包在一起的，所以(yi)我(wo)們需要提取源(yuan)地址后將剩余的MQTT協議包分離處理交(jiao)給(gei)后續的MQTT協議解碼器進行(xing)處理，這(zhe)就是(shi)整體處理流程。
真實IP解碼器(qi)源碼
Part 04
● 測試認證 ●
重(zhong)新打(da)包(bao)部署服務(wu)后，我們根(gen)據日志看到(dao)通過Nginx負載方式能夠正常獲取(qu)到(dao)測試設(she)備的源IP信息(xi)，滿足需求(qiu)。
對(dui)于4層(ceng)的(de)UDP協議獲取設備(bei)源IP也可以參考(kao)本方(fang)案(an)解決。
