近日，中國信息通信科技集團光纖通信技術和網絡國家重點實驗室聯合國家信息光電子創新中心（NOEIC）、鵬城實驗室，在國內率先完成了 1.6Tb / s 硅基光收發芯片的(de)(de)聯合研制和功能驗證，實現(xian)了我(wo)國硅(gui)光芯(xin)片(pian)技術向 Tb / s 級(ji)的(de)(de)首次跨越，為我(wo)國下一代數據中心內的(de)(de)寬帶互連提供了可靠的(de)(de)光芯(xin)片(pian)解決(jue)方案。
光(guang)(guang)(guang)(guang)芯(xin)(xin)片是光(guang)(guang)(guang)(guang)通信(xin)系(xi)統(tong)中的(de)(de)關(guan)鍵(jian)核心器件(jian)，硅(gui)(gui)光(guang)(guang)(guang)(guang)芯(xin)(xin)片作(zuo)為(wei)(wei)采用(yong)硅(gui)(gui)光(guang)(guang)(guang)(guang)子技(ji)術(shu)的(de)(de)光(guang)(guang)(guang)(guang)芯(xin)(xin)片，是將硅(gui)(gui)光(guang)(guang)(guang)(guang)材(cai)料和(he)(he)器件(jian)通過特(te)色工(gong)藝(yi)制(zhi)造的(de)(de)新型集成(cheng)(cheng)電路(lu)。相(xiang)對于傳統(tong)三五族材(cai)料光(guang)(guang)(guang)(guang)芯(xin)(xin)片，因使用(yong)硅(gui)(gui)作(zuo)為(wei)(wei)集成(cheng)(cheng)芯(xin)(xin)片襯底，硅(gui)(gui)光(guang)(guang)(guang)(guang)芯(xin)(xin)片具(ju)有(you)集成(cheng)(cheng)度高、成(cheng)(cheng)本(ben)低(di)、光(guang)(guang)(guang)(guang)波(bo)導傳輸性能(neng)好(hao)等特(te)點。目前，國際上 400G 光(guang)(guang)(guang)(guang)模(mo)塊(kuai)已(yi)進入商(shang)用(yong)部(bu)署(shu)階(jie)段，800G 光(guang)(guang)(guang)(guang)模(mo)塊(kuai)樣(yang)機(ji)研制(zhi)和(he)(he)技(ji)術(shu)標準(zhun)正在(zai)推(tui)進中，而(er) 1.6Tb / s 光(guang)(guang)(guang)(guang)模(mo)塊(kuai)將成(cheng)(cheng)為(wei)(wei)下(xia)一(yi)步(bu)全(quan)球(qiu)競(jing)相(xiang)追(zhui)逐的(de)(de)熱(re)點。

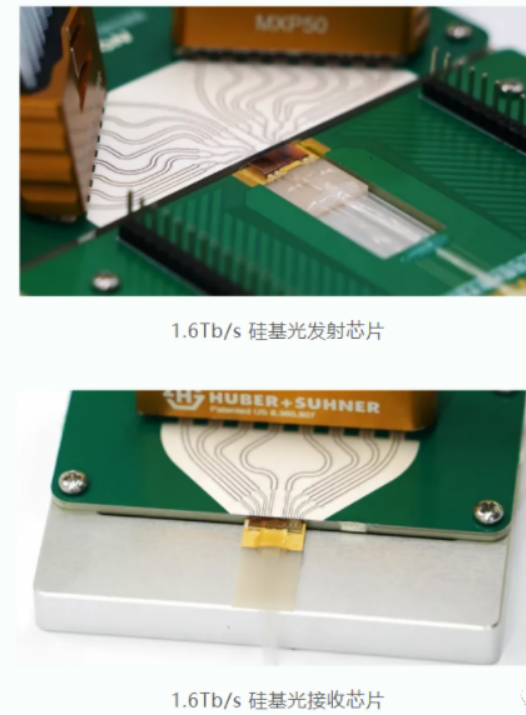

據悉，在本次 1.6Tb / s 硅基光收發芯片的聯合研制和功能驗證中，研究人員分別在單顆硅基光發射芯片和硅基光接收芯片上集成了 8 個通道高速電光調制器和高速光電探測器，每個通道可實現 200Gb / s PAM4 高速信號的光電和電光轉換，最終經過芯片封裝和系統傳輸測試，完成了單片容量高達 8×200Gb / s 光互連技術驗證。該工作刷新了國內此前單片光互連速率和互連密度的最好水平，展現出硅光技術的超高速、超高密度、高可擴展性等突出優勢，為下一代數據中心內的寬帶互連提供了可靠的光芯片解決方案，將為超級計算、人工智能等(deng)新技術、新產業蓬勃發(fa)展提供有(you)力支撐(cheng)。
